Интерфейс пользователя

Окно конфигуратора репликатора предоставляет доступ к справочникам, отчетам и другим формам, а также к консоли управления.

Все формы (справочники, настройки) открываются внутри окна конфигуратора репликатора и имеют единообразный интерфейс.

Основные компоненты графического интерфейса пользователя отмечены на рисунке и описаны ниже.

1. Главное меню предоставляет доступ ко всем функциям и режимам конфигуратора:

• Файл

  • Консоль управления
  • Выход

• Настройки

  • Задачи репликации
  • Группы таблиц репликации
  • Группы баз данных
  • Группы контрольных сумм
  • Группы скриптов

• Справочники

  • Справочник баз данных
  • Справочник контрольных сумм
  • Справочник скриптов
  • Справочник таблиц репликации
  • Справочник пользователей
  • Справочник ошибок

• Отчеты

  • Журнал репликации
  • Журнал контрольных сумм
  • Журнал скриптов
  • Журнал сканирования
  • Журнал рассылки
  • Оперативные графики
  • Аналитические графики

• Сервис

  • Мастер подготовки баз данных
  • Резервирование данных
  • Тестирование обмена данными
  • Мониторинг портов
  • Анализ логов

• Справка

  • Справка
  • Справка по параметрам задачи.

2. Общая инструментальная панель дублирует основные пункты главного меню:

(при наведении указателя мыши на кнопку всплывает подсказка с названием функции).

3. Перечень форм позволяет перемещаться между открытыми формами (справочниками, настройками).

4. Инструментальная панель формы содержит кнопки редактирования справочника, одинаковые для всех справочников, и кнопки, специфичные для активной формы (справочника):

Добавление и удаление элементов во всех справочниках выполняется одинаковым образом. Удаление выбранного элемента выполняется кнопкой Удалить. Нажатие на кнопку Добавить добавляет элемент в справочник, а выпадающее меню, которое позволяет добавить в справочник группу (не путать с сущностью "группа"!) – аналог папки или категории, а также создать новый элемент как копию выбранного.

Сделанные изменения можно отменить кнопкой Отмена или сохранить кнопкой Сохранить. Кнопка Применить также сохраняет изменения. Разница между Сохранить и Применить в том, что первая закрывает форму справочника после сохранения, а вторая – нет.

5. Список элементов справочника

Элементы справочника выводятся на белом фоне, а категории – на зеленом. Синим выделен текущий выбранный элемент.

Элементы списка можно перетаскивать из категории в категорию с помощью мыши.

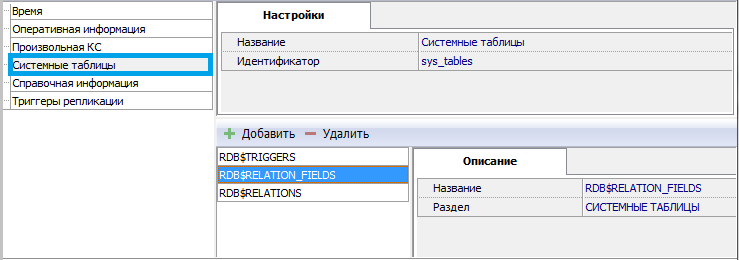

6. Вид области редактирования свойств выбранного элемента справочника зависит от типа этого элемента (база данных, задача, скрипт и т.д.):

Общими для элементов любого типа являются свойства "Название" и "Идентификатор".
