Настройка ККМ "Штрих-М"​

Для настройки ККМ "Штрих-М" выполните следующие действия:

  • Установите драйвер версии 4.14.
  • Подключите ККМ к ПК. Дальнейшие настройки приводятся для подключения ККМ к ПК посредством порта RS-232 (COM-порт) или порта USB с образованием виртуальный портов RS-232 (COM-портов). При подключении по сети Ethernet или через порт USB с образованием виртуального сетевого устройства (RNDIS) необходимо руководствоваться инструкцией от поставщика оборудования.
  • Включите ККМ.
  • Запустите утилиту, поставляемую вместе с драйвером (Пуск > Программы > Штрих-М > Тест драйвера ФР 4.14. Номер версии будет совпадать с установленной версией). Нажмите на кнопку Настройка свойств в правом нижнем углу утилиты.

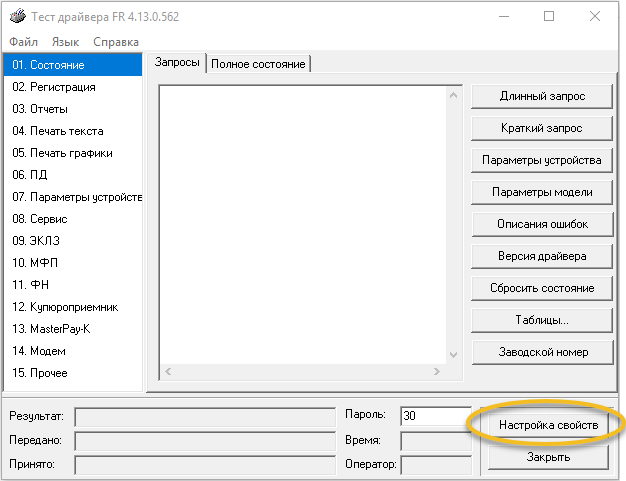

Тестовая утилита ККМ "ШТрих-М". Общий вид

  • В открывшемся окне нажмите на кнопку Поиск оборудования…. Выполните поиск всех подключений, нажав кнопку Начать.

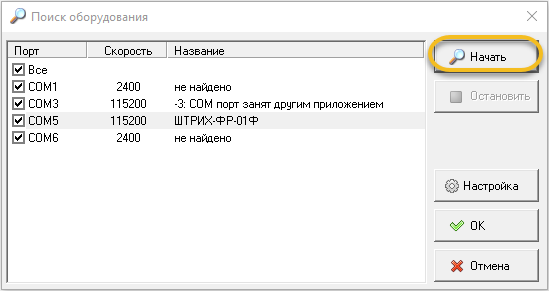

Окно "Свойства". Общий вид Поиск оборудования

  1. Выберите нужное устройство (запомните или запишите COM-порт) и нажмите кнопку ОК.

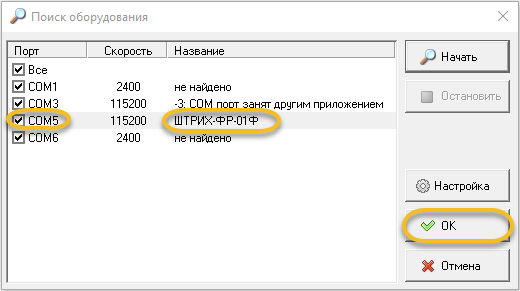

Выбор порта и устройства

  1. В этом же окне Свойства нажмите на кнопку Таблицы.... В появившемся окне выберите таблицу Пароли кассиров и администраторов, нажмите на кнопку Открыть.

Настройка данных о кассирах. Общий вид окна

Откроется таблица, куда вводится информация для печати на чеке. Вы можете внести в эту таблицу фамилии и пароли кассиров, работающих с кассовым аппаратом. Эти пароли не связаны с доступом к системе. Задаются любые значения, к примеру, 101 – для первого кассира 102 – для второго.  Пароль для Администратора операционной системы ПК (для печати Х-отчета (без гашения) и Z-отчета (с гашением) из Кассы МИС) по умолчанию задается 30.

Для корректной печати чека ККМ "Штрих-М" необходимо через утилиту драйвера установить Режим начисления скидок = 2 (окно Состояние > кнопка Таблицы > Региональные настройки >  >Rus Режим начисления скидок).

Обратите внимание: в качестве пароля во всех командах (и при печати чека, и при снятии отчетов, и при выполнении внутренних команд типа смены ФИО кассира) используется пароль из поля Код кассира из справочника Кассы вкладка Настройки подключения ККМ. Значение должно соответствовать паролю кассира с номером 30 в таблице кассиров (таблица №2, строка 30, поле 2 - "Пароли кассиров", обычно пароль тоже имеет значение "30"). Если поле пустое или если используются настройки из реестра, то пароль берется из поля Код поставщика (пароль) из формы Подключение оборудования вкладка ККМ. Если поле пустое, то используется пароль "30". В логе указывается, с каким паролем производится подключение и откуда он был взят: из реестра или справочника касс.

Настройка логических устройств​

Если в ЛПУ операции проводятся по нескольким юридическим лицам и используется несколько ККМ одной модели с общим драйвером, может потребоваться настройка дополнительного логического устройства.

Настройка логических устройств выполняется через утилиты драйвера ККМ "Штрих-М". Для настройки выполните следующие действия:

  • Запустите утилиту от имени локального администратора (клавиша SHIFT+ правая кнопка мыши).
  • Нажмите на кнопку Настройка свойств. Откроется окно Свойства.
  • Нажмите на кнопку "..." возле поля Логические устройства. Откроется окно ввода параметров логического устройства.
  • Нажмите на кнопку Добавить. Каждый раз при нажатии на эту кнопку в диалоге появляется строка с номером. Создайте строку, номер которой соответствует настройке в поле МИС.
  • Выберите строку с нужным номером и щелкните по ней мышью. Номер созданного логического устройства отобразится в поле Логические устройства окна Свойства.
  • Примените настройки (кнопка ОК).
  • Создайте запись кассы в справочнике Кассы. Укажите номер настроенного логического устройства в поле Номер логического устройства вкладки Настройки подключения ККМ.
