Справочник шаблонов этикеток

Справочник открывается по кнопке Справочник шаблонов этикеток на панели инструментов Базовых справочников или по кнопке Справочник шаблонов этикеток на панели инструментов справочника юридических лиц.

Доступ к справочнику регламентируется правом доступа: Справочник шаблонов этикеток.

В этом справочнике производится настройка печатных форм для формирования этикеток маркировки биоматериала и печати их на специальном термопринтере (рекомендуемая марка: Zebra). Шаблон создается редактируется в зависимости от требований к формату этикетки.

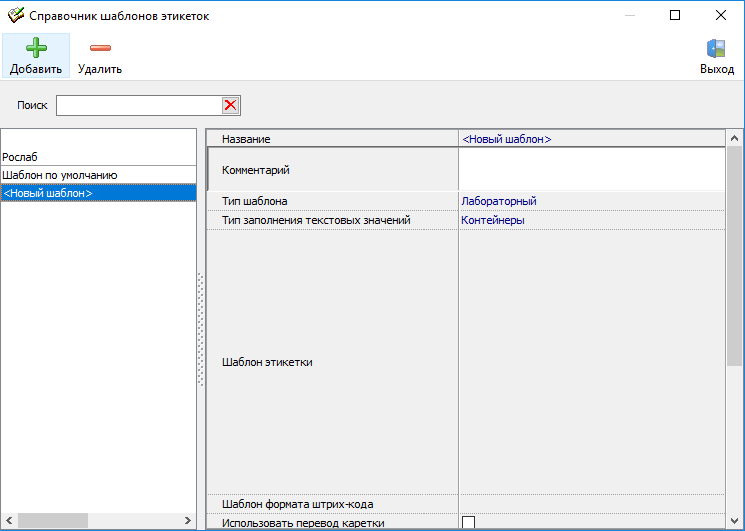

Справочник шаблонов этикеток. Общий вид

Справочник состоит из панели инструментов, панели фильтров, таблицы шаблонов и блока настроек шаблона.

Кнопки панели инструментов:

  • Добавить – добавление нового типа шаблона;

  • Удалить – удаление существующего типа шаблона.

  • Элементы панели фильтров:

  • Поиск – поиск по названию.

  • Использование лабораторного портала. Фильтр отображается только при интеграции с Лабораторным порталом.

  • Локальные справочники – в таблице отображаются только локальные справочники;

  • Лабораторный портал – в таблице отображаются справочники лабораторного портала

Таблица шаблонов содержит названия всех имеющихся шаблонов.

Поля блока настроек шаблона:

РеквизитОписание
НазваниеПоле для ввода значения вручную.
КомментарийПоле для ввода значения вручную.
Тип шаблонаВарианты выбора: ; "Внешний сотрудник" – используется для подстановки в справочнике юридических лиц, если необходимо сформировать штрих-код для сотрудника внешнего ЛПУ из списка контактов реквизитов юрлица. В дальнейшем при считывании направления или счета с таким штрих-кодом можно будет идентифицировать внешнего сотрудника.; "Лабораторный" – используется для маркировки лабораторных контейнеров.; "Разведение медикаментов" – используется для работы с функциональностью разведения медикаментов.
Тип заполнения текстовых значенийРегламентирует значения полей этикетки. Варианты выбора: ; "Контейнеры" – значение из данных о контейнере пробы (этот вариант используется для лабораторного портала); ; "Биоматериалы" – выводится код биоматериала и его название;; "Биоматериалы (транслит)" – выводятся параметры из поля выше латинскими буквами;; "Контейнеры (транслит)" – выводятся параметры из первого поля латинскими буквами.
Шаблон этикеткиРабота с полем описана в подразделе Шаблон этикетки.
Шаблон формата штрих-кодаЗаполняется в формате <PName, Count>, где PName – имя параметра, Count – длина значения. Если длина значения оказывается меньше заданного числа символов, оно автоматически дополняется символами слева. Также в шаблоне штрих-кода доступны следующие параметры: <LabPrefix>, <Order5>, <Order4>, <ContNum>, <Ortnarad>, <LabNumber>, <LabPrefix>, <ReqNumber>. <#> – контрольное число, вычисляется по стандартному алгоритму. Шаблон формата штрих кода печатается по команде "В" в строке вида: B250,180,2,1,2,,55,N,"<ORDER5><ORDER4>"
Использовать перевод кареткиФлаг, по умолчанию установлен. При печати этикеток каретка принтера переводится автоматически.
ПодрядчикПо кнопке "..." открывается диалоговое окно выбора организации. В списке присутствуют только те организации, у которых в справочнике юридических лиц на вкладке Реквизиты установлен флаг в поле Подрядчик. Обратите внимание, что заполнение этого поля носит справочный характер и используется только для фильтрации. Привязка нумератора к подрядчику возможна только через справочник юридических лиц.
Тип печатиЯзык, используемый моделью принтера. Варианты выбора: ; "EPL";; "TPCL".
Используется при предварительной печати этикеток

Шаблон этикетки​

Поле Шаблон этикетки может иметь следующий  вид (рекомендуемая модель Zebra TPL 2824 Plus):




          Принтер Zebra


          Принтер EasyCoder C4 (не рекомендуется)


          Режим печати с номером ИБ




          N
          S2
          D5
          ZB
          I8,C
          R48,0
          q344
          Q200,20
          B250,180,2,1,2,,55,N,"<ORDER5><ORDER4>"
          A336,0,1,2,2,2,N,"<ORDER5>"
          A300,0,1,2,2,2,N,"<ORDER4>"
          A330,130,1,4,2,1,N,"<CONTNUM>"
          A255,120,2,4,1,1,N,"<DateTime>"
          A255,90,2,2,1,1,N,"<FIO>"
          A255,60,2,2,1,1,N,"<ContDef>"
          A265,30,2,4,1,1,N,"<ContType>"
          A130,30,2,4,1,1,N,"<ContIDTXT>"
          P1
          1


          N
          S2
          D5
          ZB
          I8,C
          R48,0
          q352
          Q200,24
          B250,180,2,1,2,,55,N,"<ORDER5><ORDER4><ContNum>"
          A336,0,1,2,2,2,N,"<ORDER5>"
          A300,0,1,2,2,2,N,"<ORDER4>"
          A330,130,1,4,2,1,N,"<CONTNUM>"
          A255,120,2,4,1,1,N,"<DateTime>"
          A255,90,2,2,1,1,N,"<FIO>"
          A255,60,2,2,1,1,N,"<ContDef>"
          A265,30,2,4,1,1,N,"<ContType>"
          A130,30,2,4,1,1,N,"<ContIDTXT>"
          P1
          1


          N
          S2
          D5
          ZB
          I8,C
          R48,0
          q352
          Q200,24
          B250,180,2,1,2,,55,N,"<ORDER5><ORDER4><ContNum>"
          A336,0,1,2,2,2,N,"<ORDER5>"
          A300,0,1,2,2,2,N,"<ORDER4>"
          A330,130,1,4,2,1,N,"<CONTNUM>"
          A255,120,2,4,1,1,N,"<DateTime>"
          A255,95,2,2,1,1,N,"<FIO>"
          A255,70,2,2,1,1,N,"<HistNum>"
          A255,45,2,2,1,1,N,"<ContDef>"
          A265,20,2,4,1,1,N,"<ContType>"
          A130,20,2,4,1,1,N,"<ContIDTXT>"
          P1
text

С символа "А" (команда вывода на печать) начинаются строки шаблона, содержащие поля. Строка имеет вид:

A p1, p2, p3, p4, p5, p6, p7, "string"

Возможные поля шаблона

  • <Order5> - первые 5 цифр лабораторного номера

  • <Order4> - последние 4 цифры лабораторного номера

  • <ContDef> - описание (в зависимости от типа наклейки либо описание контейнера, либо наименование биоматериала)

  • <ContType> - тип контейнера (поле TYPE таблицы CONTAINERSDICT база данных)

  • <ContIDTXT>- текстовый код (в зависимости от типа наклейки либо код контейнера, либо код биоматериала)

  • <IDBIO>- текстовый код биоматериала

  • <Ortnarad> - номер наряда

  • <LabNumber>- номер пробирки

  • <ShortNum> - короткий лаб.номер

  • <FIO> - ФИО

  • <LASTNAME> - Фамилия

  • <FIRSTNAME> - Имя

  • <MIDNAME> - Отчество

  • <POL> - Пол (М или Ж, для транслита M или F)

  • <DateTime> - дата и время печати в формате dd.mm.yy hh:nn

  • <LabPrefix> - префикс лаборатории (указывается в настройках лабораторной системы)

  • <ReqNumber> - номер заявки в ЛИС

  • <BarCode> - штрих-код,сформированный на основе шаблона (шаблон настраивается в Сервере анализаторов - ЛИС-Настройки, вкладка "Печать")

  • <LabelText> - Дополнительный номер пробы

Цифровые значения перед строковыми определяют расположение текста на этикетке.

Параметры, определяющие расположение текста

  • p1 - координата X
  • p2 - координата Y
  • p3 - вращение текста
0Без вращения
1Поворот на 90 градусов
2Поворот на 180 градусов
3Поворот на 270 градусов

  • p4 - размер шрифта

  • p5 - разряженность текста по горизонтали (значения 1, 2, 3, 4, 5, 6, & 8)

  • p6 - разряженность текста по вертикали (значения 1, 2, 3, 4, 5, 6, & 8)

  • p7 - N для нормального отображения, R - для реверсивного отображения цветов

По кнопке "..." в поле открывается окно графического редактора, где можно вручную отредактировать расположение элементов на этикетке. Обратите внимание, что из этого окна выполняется тестовая печать при настройке очереди печати или сетевой печати этикеток.

Редактирование расположения элементов этикетки в режиме графического редактора
